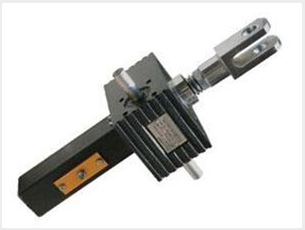

SJA 絲桿升降器（SJA螺旋升降機）特點：推力范圍：0.5-30噸
–精度定位，附加反齒隙裝置精度可至0.05mm
–絕對同步，同一電機可同時驅動多臺螺旋升降機，機械同步
–可配編碼器，限位開關，防塵罩，安全螺母，減速電機，普通電機，伺服電機，不銹鋼材料等
–操作維護簡單，噪音低
–行程可至8m，得考慮絲杠的穩定性及導向機構
–工作制30%，如果負載率較小，則可以適當提高工作制
–升降速度小于1500mm/min（23mm/s），特殊情況可以達到46mm/s
–效率小于33%，有自鎖功能，大減速比L1絕對自鎖
SJA 絲杠升降機（SJA螺旋升降機）廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能.
SJA 絲桿升降器（SJA螺旋升降機）是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點。
SJA螺旋升降機的參數
|
型號
|
SJA5
|
SJA10
|
SJA20
|
SJA50
|
SJA80
|
SJA100
|
SJA200
|
SJA300
|
|
最大提升力KN
|
5
|
10
|
20
|
50
|
80
|
100
|
200
|
300
|
|
絲杠直徑×導程mm
|
Tr18×4
|
Tr20×4
|
Tr30×6
|
Tr40×7
|
Tr50×8
|
Tr60×9
|
Tr80×9
|
Tr100×16
|
|
渦輪蝸桿減速比
|
V1
|
1:4
|
1:4
|
1:6
|
1:7
|
1:8
|
1:8
|
1:8.75
|
1:10.25
|
|
L1
|
1:16
|
1:16
|
1:24
|
1:28
|
1:32
|
1:32
|
1:35
|
1:41
|
|
蝸桿輸入1轉絲杠行程mm
|
V1
|
1
|
1
|
1
|
1
|
1
|
1.125
|
1.371
|
1.56
|
|
L1
|
0.25
|
0.25
|
0.25
|
0.25
|
0.25
|
0.281
|
0.343
|
0.39
|
|
最大輸入功率KW
|
V1
|
0.3
|
0.57
|
1.14
|
2.2
|
2.5
|
3
|
4
|
7
|
|
L1
|
0.15
|
0.27
|
0.55
|
1.1
|
1.5
|
2.2
|
3.5
|
5.5
|
|
滿載啟動扭矩Nm
|
V1
|
4.2
|
8
|
18
|
48.5
|
75
|
100
|
265
|
460
|
|
L1
|
1.5
|
3.1
|
6.7
|
20
|
30
|
41
|
106
|
180
|
|
啟動效率
|
V1
|
0.24
|
0.25
|
0.19
|
0.18
|
0.17
|
0.18
|
0.17
|
0.18
|
|
L1
|
0.16
|
0.16
|
0.12
|
0.11
|
0.1
|
0.11
|
0.11
|
0.12
|
|
1500rpm時的運轉效率
|
V1
|
0.34
|
0.35
|
0.33
|
0.32
|
0.31
|
0.33
|
0.33
|
0.33
|
|
L1
|
0.25
|
0.25
|
0.24
|
0.23
|
0.22
|
0.23
|
0.22
|
0.23
|
|
空載扭矩 Nm
|
V1
|
0.11
|
0.29
|
0.4
|
0.84
|
1.85
|
2.1
|
2.8
|
3.8
|
|
L1
|
0.09
|
0.18
|
0.29
|
0.59
|
1.12
|
1.4
|
2.1
|
3.1
|
|
箱體材料
|
球墨鑄鐵
|
|
箱體重量 Kg
|
|
3.2
|
5
|
8.5
|
21.5
|
36
|
58
|
75
|
110
|
|
每100mm絲杠+護管重量Kg
|
|
0.36
|
0.5
|
0.75
|
1.52
|
2.44
|
3.02
|
4.5
|
6.8
|
注：所有系列產品的環境工作溫度：-10℃—40℃，（如需-35℃—+70℃，咨詢當?shù)毓こ處煟?/span>
絲杠可提供雙頭、三頭絲杠，提升速度成比例提高，具體參數咨詢當?shù)劁N售工程師。
滾珠絲杠螺旋升降機的參數和尺寸請咨詢當?shù)劁N售工程師。
|
